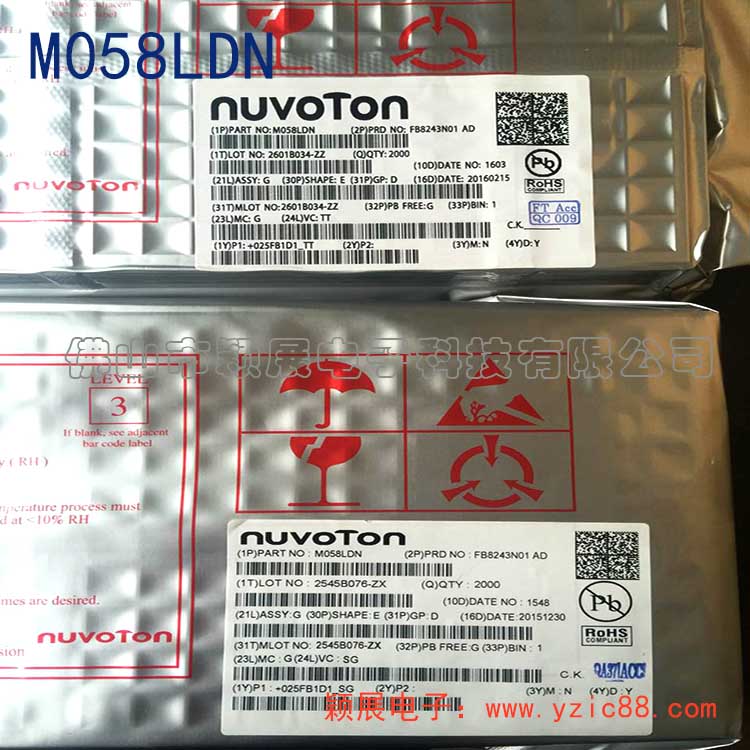

新塘NUVOTON系列是以ARM® Cortex™-M0为内核的32位微控制器，应用于工业控制和需要丰富通信接口的领域.Cortex™-M0是ARM最新的32位嵌入式处理器，成本仅相当于传统的8位微控制器。NuMicro M051™系列包括M052,M054,M058LDN芯片和M0516.M058/M0516系列运行频率最高可达50MHz，因此M051系列可应用于各种各样的工业控制和需要高性能CPU的领域.M058/M0516系列内嵌有32K/64K-字节的flash存储器,4K字节数据flash存储器,用于在系统编程（ISP）的4K字节flash存储器，及4K字节SRAM存储器.许多系统级外设功能，如I/O端口、EBI(外部总线接口)、Timer、UART、SPI、I2C、PWM、ADC，看门狗定时器和欠压检测，都已经被集成在M058/M0516，以减少系统外围元器件数量，节省电路板空间和系统成本.这些功能使M058/M0516适用于广泛应用。此外，M058/M0516带有ISP（在系统编程）和ICP（在电路编程）功能，允许用户无需取下芯片，直接在电路板上对程序存储器进行升级。下面由颖展电子为大家讲解M058LDN芯片特性及具体参数。
一：内核
ARM ® Cortex ™ -M0内核运行频率可达50MHz.
一个 24位系统定时器。
支持低功耗睡眠模式.
单指令周期32位硬件乘法器.
嵌套向量中断控制器NVIC支持32个中断输入，每个中断有4个优先级。
支持串行调试（SWD）接口，2 个观察点/4 断点。
内建一组 LDO支持宽工作电压范围：2.5V~5.5V
二：存储器
32KB/64KB Flash用于存储用户程序(APROM)
4KB Flash用于存储数据(DataFlash)
4KB Flash用于存储ISP引导代码 (LDROM)
4KB字节SRAM用作内部高速暂存存储器
三：时钟控制
可编程的系统时钟源
4~24 MHz外部高速晶振输入
22.1184MHz内部高速振荡器（精度可达3%）
低功耗10KHz 的低速振荡器用于看门狗及睡眠模式唤醒CPU
PLL支持CPU最高运行在50MHz
I/O 端口
在LQFP-48管脚封装中，最多支持40个通用I/O端口（GPIO）
4种I/O工作模式：
准双向模式
推挽输出模式
开漏输出模式
高阻抗输入模式
可选择TTL输入或施密特触发输入
I/O管脚可被配置为边沿/电平触发模式的中断源
较强的拉电流驱动能力和灌电流承受能力
三：定时器
4组32位定时器，每组定时器均带有24位上数计数器和8位预分频器
每个定时器有独立的时钟源
24位定时器当前值可由定时器数据寄存器（TDR）读出
提供3种工作模式：单脉冲模式，周期模式，开关模式。
支持事件计数功能
提供外部信号捕获/复位计数器功能，等同于8051 Timer2
四：看门狗定时器
多路时钟源选择
支持在掉电模式和休眠模式下唤醒CPU的功能
看门狗定时器溢出时可选择产生中断/系统复位
五：PWM
内建4个16位PWM发生器，提供8路PWM输出或4对互补的PWM输出
每个PWM发生器配有单独的时钟源选择器，时钟分频器，8位时钟预分频器，和死区发生器
PWM中断与PWM周期同步
16位捕捉定时器(与PWM定时器共享)支持输入信号的上升沿/下降沿的捕捉功能
支持捕捉中断
六：UART
最多两组UART设备
可编程波特率发生器
接收器和发送器支持缓冲，均带有15bytes的FIFO缓冲
流控功能供选择(CTS 和 RTS)
支持 IrDA(SIR) 功能
支持RS485功能
支持LIN功能
七：SPI
最高支持2组SPI设备
支持 SPI主机/从机模式
全双工同步串行数据传输
从模式下，支持3线模式
数据长度可改变（从1到32位）
可设置MSB或LSB优先的传输模式
Rx可在串行时钟的上升/下降沿锁存数据
Tx可在串行时钟的上升/下降沿发送数据
32位传输模式下支持字节暂停模式
八：I2C
支持主机/从机模式
主从机之间双向数据传输
多主机总线支持（无中心主机）
多主机同时发送数据仲裁，总线上串行数据不会被损坏
串行时钟同步使得不同比特率的设备可以通过一条串行总线传输数据
串行时钟同步可用握手机制来暂停和恢复串行传输
可编程配置的时钟可适应多样化的传输速率控制.
支持多地址识别 (4组从机地址带屏蔽选项)
九：ADC
12位逐次逼近式模数转换器ADC，转换速率达 760k SPS
最多8通道单端输入或4通道差分输入
支持单次转换模式/突发模式/单周期扫描模式/连续扫描模式
差分模式下，支持2个互补/无符号格式的转换结果
每通道有独立的存放转换结果的寄存器
支持转换值监测（或比较），用于门槛电压检测
转换开始可由软件或外部触发
十：ACMP
最多两个模拟比较器
负端可以选择内部带隙电压或者外部输入电压
当比较结果发生改变时发生中断
支持掉电模式下唤醒CPU的功能
十一：EBI (外部总线接口) ，用于外部存储器映射设备的访问
可访问的空间: 8位模式下为64KB，16位模式下为128KB
支持8bit/16bit 数据宽度
16bit数据宽度下，支持字节写功能
在系统编程（ISP）与在电路编程（ICP）
内嵌温度传感器，1℃分辨率
十二：欠压检测
支持四级检测电压: 4.3V/3.7V/2.7V/2.2V
支持欠压中断和复位选择
96-bit唯一ID号
LVR （低电压复位）
门槛电压: 2.0V
工作温度: -40℃~85℃
十三：封装:
无铅封装 (RoHS)
48-pin LQFP, 33-pin QFN
