HT1621驱动ic芯片的硬件原理及软件编程注意事项

文章出处:颖展电子元器件   责任编辑:颖展电子   发布时间:2017-10-23 11:41:01    点击数:-   【

HT1621驱动ic芯片是128点内存映象和多功能的LCD驱动器,HT1621的软件配置特性使它适用于多种LCD应用场合,包括LCD模块和显示子系统。用于连接主控制器和HT1621驱动ic芯片的管脚只有4或5条,HT1621还有一个节电命令用于降低系统功耗。那么HT1621驱动ic芯片的硬件硬件原理及软件编程要注意哪些问题呢?进口原装IC芯片供应商--颖展电子为大家详细讲解一下。

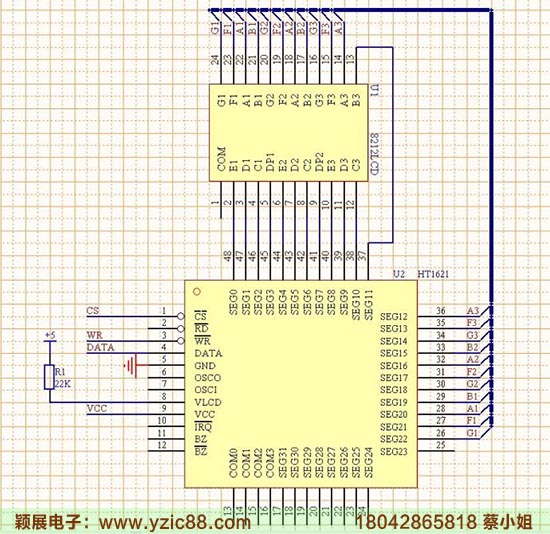

1、 HT1621驱动ic芯片的硬件接线是怎样的呢?

需要将LCD的 SEG(段电极)和COM(公共电极)与HT1621的SEG与COM 对应相连。在就是HT1621会有几个接口是与单片机的I/0口相连  像/CS(片选)/WR(写操作) / RD(读操作)(一般不用)/DATA(数据)   通过软件程序对I/O的控制 进而控制HT1621的读写操作 。通过送数的不同达到想要的效果。

2、软件上是怎样控制点亮或者熄灭的呢?

想显示那些就把相应的段在程序里赋1  如果想全显示就全赋1  想都不显就都赋0。

3、HT1621B驱动4位8段LCD,用单片机怎样控制?其中的D0~D3,A0~A5各表示什么意思?

HT1621B最多带32SEGx4COM,128段。显示数据与显示内容是这样对应的:一个8位二进制数对应2根SEG线上的8个段码,1为显示,0不显。例如seg0上的内容是ABCD四个段码,SEG1上的内容是EFGH四个段码,背电极COM上,C0连AE2个段码,C1连BF,C2连CG,C3连DH,按此显示逻辑输入“01100011”时,高4位对应SEG1,低4位对应SEG0,将同时显示FGAB四个段码。输入的显示数据不重新输入的话会一直显示,要同时显示2位数字和段码只要将这些数字和段码在逻辑表上对应的数据置1即可同时显示。


D0-D3是显示数据,1显示0不显示,A0-A5是芯片内置的RAM地址。

HT1621驱动ic芯片

看上图1621的显示RAM对应表,你的显示模块资料上必定有这个逻辑表(实在没有你只能逐个地址逐个段码点亮,自己填上),你给一个地址送4位数据,对应的是一个SEG上的4个段(编程上一般送8位对应2根SEG8个段,因为RAM地址会自动加1,你可以连续输入数据,我原来说的8位只是方便编程,你4位8位甚至一次输完整个RAM表数据都行),IC工作的时候它是将它内部的这个RAM表读出来,将“1”的数据对应的段码显示出来,明白了这个对应关系应该就清楚了,要液晶变换显示内容只需要改写这个RAM表。

4、HT1621这款IC的驱动是128个点32seg*4com ,里面的seg和com分别是指什么?

LCD都是使用SEG,COM的扫描来驱动的,为使需要点亮的内容呈显示状态,须将交流驱动电压加在LCD的段电极与公共电极之间。打个比喻:一个‘井’字,是两行两列组成的,共有四个交点,其实就好比是2个SEG,2个COM,要驱动一个固定的点,要相应的一条COM和一条SEG都有效如果要几个点亮,几个点灭,就需要用到扫描的原理,与行列键盘的原理差不多。

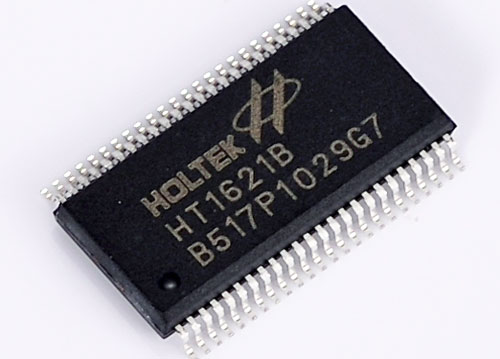

HT1621芯片原理


5、段位式液晶中,TN、STN有什么区别呢?

TN价格较低,加工周期较短,视角不是很好(从不同角度看过去,是否清楚)。STN价格贵一些。

6、 HT1621驱动ic芯片段位式液晶中半透和全透有什么区别呢?

半透的液晶可以加背光,也可以不用背光,背光可以控制,加背光后没有全透的亮。

全透的液晶必须加背光才能显示,全透的比半透的亮,但是不能控制背光。

7、段位式液晶中,偏压比、占空比是什么意思呢?

1/2,1/3是偏压,决定了液晶显示的对比度。偏压比通常选1/3。

通常占空比等于公共电极数N的倒数,即1/N。如果用4个COM,则占空比为1/4。

8、定制的段位式液晶,可以使用双排插针吗?

一般使用单排插针,单排插针长度不够的话,可以考虑双排插针,不过双排插针通常是在液晶的上方做一排,下方做一排。

9. HT1621驱动ic芯片哪里比较便宜呢?

颖展电子专业从事进口原装IC批发,荣誉为Hitachi/日立品牌指定HT1621芯片供应商,颖展的ic芯片产品是原装进口,质量保障,而且价格优惠,大量库存,在佛山是最大的芯片批发商。
