  AT24C02芯片是一个2K位串行CMOS E2PROM， 内部含有256个8位字节，CATALYST公司的先进CMOS技术实质上减少了器件的功耗AT24C02有一个8字节页写缓冲器。该器件通过IIC总线接口进行操作，有一个专门的写保护功能。

  AT24C02芯片是集E2PROM存储器，复位微控制器和看门狗定时器三种流行功能与一体的 芯片。AT24C161/162 (16K)，AT24C081/082 (8K)，AT24C041/042 (4K)和 AT24C021/022 (2K)以I2C是串行CMOS E2PROM器件。釆用CMOS工艺大降低了器件的功耗。AT24C02芯片另一特点是16字节的页写缓冲区，提供8脚DIP和SOIC封装。

   AT24C02芯片的复位功能和看门狗定时器功能保证系统出现故障的时候能给CPU —个复位信号。 CAT24Cxxx的2脚输出低电平复位信号，7脚输出高电平复位信号。AT24C02芯片看狗溢出信号从SDA脚 输出。

AT24C02芯片参数：

工作温度： -55°C?125°C

贮存温度： -65°C?15°C

各管脚承受对地电压：-2.0V?Vcc+2.0V VCC

对地电压范围：-2.0V?7.0V

最大功耗： 1.0W

管脚焊接温度(10S): 300 °C

输出短路电流： 100mA

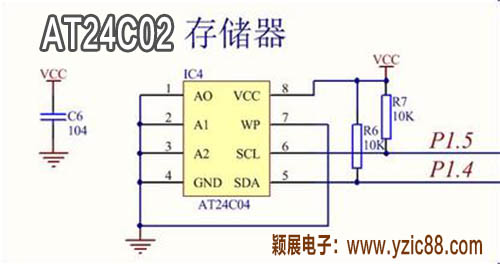

管脚配置

AT24C02芯片特性：

1.数据线上的看门狗定时器

2.可编程复位门栏电平

3.高数据传送速率为400KHz和IIC总线兼容

4.2.7V至7V的工作电压

5.低功耗CMOS工艺

6.8字节页写缓冲区

7.片内防误擦除写保护

8.高低电平复位信号输出

9.100万次擦写周期

10.数据保存可达100年

11.商业级、工业级和汽车温度范围

   除此之外，CAT24C 161/162(16K)，CAT24C081 /082(8K) CAT24C041/042(4K)，CAT24C021/022(2K)I2C串行CMOS E2PROM,都是精确的复位控制器和看门狗定时器控制电路。

AT24C02芯片功能描述编辑：

  AT24C02支持I2C，总线数据传送协议I2C，总线协议规定任何将数据传送到总线的器件作为发送器。任何从总线接收数据的器件为接收器。数据传送是由产生串行时钟和所有起始停止信号的主器件控制的。主器件和从器件都可以作为发送器或接收器，但由主器件控制传送数据（发送或接收）的模式，由于A0、A1和A2可以组成000~111八种情况，即通过器件地址输入端A0、A1和A2可以实现将最多8个AT24C02器件连接到总线上，通过进行不同的配置进行选择器件。
