  大家都知道二极管体积很小，有的小到像针一样，但是用处非常大,应用领域也非常广泛，凡是你日常生活能接触到的LED灯，电子电器，火车汽车电子系统部件，电路板等等都要用到二极管，那么二极管通常有哪些分类，作用，及工作原理呢？今天，颖展电子元器件与大家交流一下，除此之外顺便介绍一下平时日常生活中应用最多的型号之一二极管in4007，希望对大家有所帮助

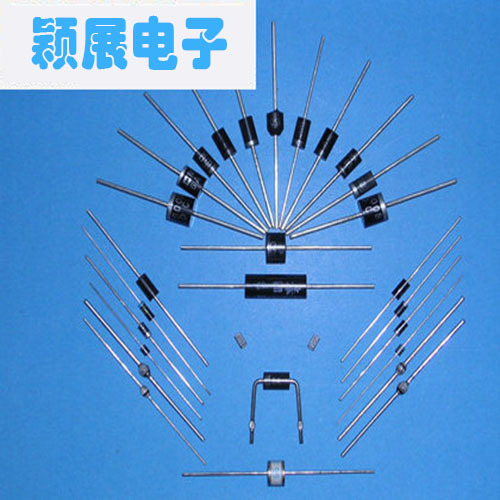

二极管分类有：整流二极管、检波二极管、光敏二极管、发光二极管、恒流二极管、稳压二极管、双基二极管、磁敏二极管、精密二极管、隧道二极管、变容二极管、肖特基二极管、贴片二极管、光电二极管、半导体二极管、限流二极管等等。

二极管的作用：

1、整流二极管 。
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。 2、作为开关元件。
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。利用二极管的开关特性，可以组成各种逻辑电路。
3、作为限幅元件。
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管。
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管。
在收音机中起检波作用。
6、变容二极管。
使用于电视机的高频头中。

知识点延伸：

二极管工作原理 ：
  晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态：
①当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
②当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
③当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。

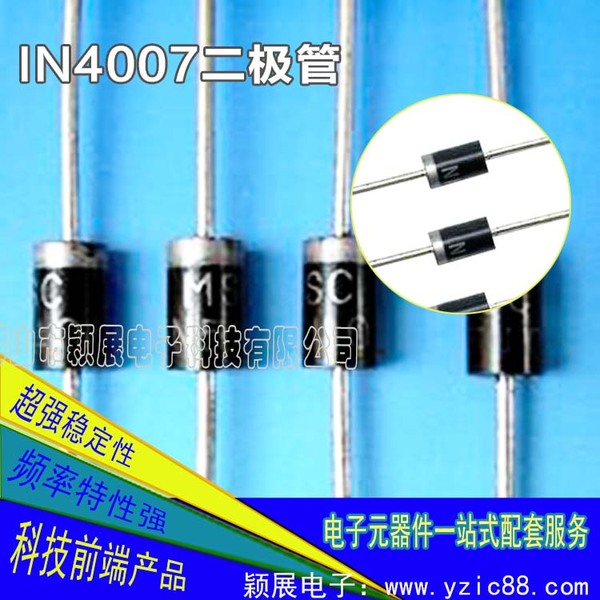

二极管in4007介绍：
IN4007属于Standard Recovery型二极管。封装形式为DIODE0.4。针脚数：2 。
根据美国半导体器件的型号命名方法，应为1N4007而不是IN4007。

IN4007参数：
最大输入反向峰值电压：1000V
最大输入反向平均电压：700V
额定输出电流, If平均：1A
在1A交流25℃下最大正向导通电压：1.1V
正向浪涌电流, Ifs最大:30A
总功率：2.5W
针脚数:2
结温, Tj最高:175°C
表面安装器件:轴向引线
普通塑封整流二极管1N4007
反向电压50 ---1000 V
正向电流1.0 A
特征 Features
·反向漏电流低 Low reverse leakage
·正向浪涌承受能力较强 High forward surge capability
·高温焊接保证 High temperature soldering guaranteed:
260℃/10 秒, 0.375" (9.5mm)引线长度。
260℃/10 seconds, 0.375" (9.5mm) lead length,
·引线可承受5 磅 (2.3kg) 拉力。 5 lbs. (2.3kg) tension
机械数据 Mechanical Data
·端子: 镀锡轴向引线 Terminals: Plated axial leads
·极性: 色环端为负极 Polarity: Color band denotes cathode end
·安装位置: 任意 Mounting Position: Any
极限值和温度特性 TA = 25℃ 除非另有规定。
