    什么是吸收电容？吸收电容在电路中起的作用类似于低通滤波器，可以吸收掉尖峰电压。一般常用在有绝缘栅双极型晶体管，消除由于母排的杂散电感引起的尖峰电压，避免绝缘栅双极型晶体管的损坏。

吸收电容的技术参数
电容量: 0.0047  6.8μF
额定电压: 700  3000 Vdc
损耗角正切:
测试条件 1000±20 Hz ， 25±5℃.
Cr≤1.0μF， 4×10-4； Cr>1.0μF， 6×10-4
绝缘电阻: 3000s，s= MΩ. μF
测试条件 1 minute，100Vdc (25±5℃)
耐电压: 2Ur (DC)测试条件 10s，t 25±5℃，1Min
工作温度: -40~+85℃          B6-6

吸收电容在变频器中的应用

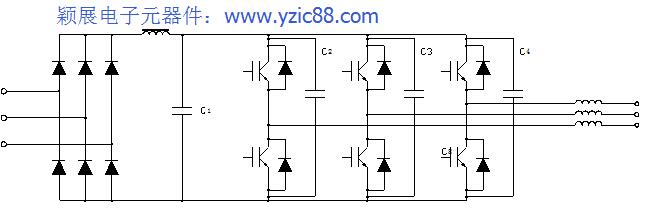

1、电容电流的主电器图：

2、电路中电容对应EACO电容型号：
   DC-LNK电容C1：SHG、SHD、SHE、SHC

   IGBT保护电容C2、C3、C4：STM、STD、STC、STF、STS、STE

3、电容选择要点介绍
   DC-LNK电容C1

电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。

容量选择：替代电解电容的容量为：电解电容容量的1/3~1/4。

如未用过电解电容的，C1容量为：30~50UF每KW的功率（电压超过1500V.DC时可以适当降低）。
注：同时需了解设备的使用场合、功率、电压等级、原电解使用容量和电压、IGBT使用频率。

   IGBT保护电容

电压选择：跟据客户IGBT电压等级来选择，电容额定电压一般不低于客户使用电压。

容量选择：C2、C3、C4容量为：IGBT实际工作电流每100A使用容量大约1UF。在此我们推荐470UF25V贴片电解电容，具体参数和详细介绍请在电阻电容系列产品里了解。
